[产品介绍]:
PPC系列高效气箱脉冲袋式除尘器综合分室反吹、脉冲喷吹清灰等各类袋式除尘器的优点,克服了分室反吹清灰强度较差、脉冲喷吹需和过滤同时进行的缺点,具有分室整体清灰特点。该系列除尘器采用大规格脉冲阀清灰,具有清灰能力强、效果好、使用寿命长的特点,可广泛应用于建材、冶金、机械、化工和耐火材料行业,尤其适用于水泥厂的破碎、包装、库顶、熟料冷却和各种磨机的收尘系统(或除尘系统),在更改相应结构后也可用于煤磨收尘。
[应用范围]:
建材、冶金、机械、化工和耐火材料行业的收尘系统。
性能特点
1、清灰原理先进,无喷吹管,而是将脉冲阀装在箱体侧壁或顶盖,让清灰气流喷入上箱体并使其空间气体增压,进而将能量传递至滤袋以实现清灰;同时换袋操作省去了拆、装喷吹管的工序,便于更换滤袋、操作方便;
2、采用大规格脉冲阀,减少了整个除尘器使用脉冲阀的数量,从而减少了脉冲阀的维护工作量;
3、采用离线清灰技术进行分室反吹脉冲清灰,既避免了在线式清灰产生的粉尘二次飞扬“再吸附”现象,又不影响设备运行工况的正常连续运行,提高了清灰效果,延长了滤袋使用寿命;
4、适应高浓度除尘,如O-Sepa选粉机,其粉磨系统气体含尘浓度高达1000g/Nm3,PPC型气箱脉冲袋式除尘器可直接进行处理;
5、采用气箱式结构,降低了设备的局部气体阻损。
结构组成

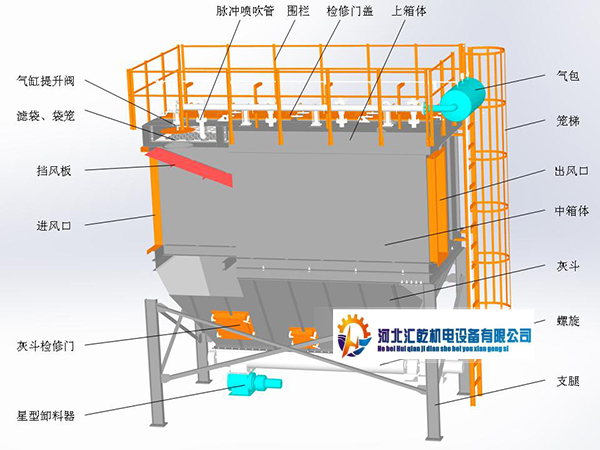

PPC系列高效气箱脉冲除尘器主要由上箱体、中箱体、灰斗、进出风口四大部分组成,并配有支腿、笼梯、围栏、空气喷吹系统、清灰控制系统、卸灰机构等,其主要结构特点是:
1、上箱体内分成若干个室,每个室设有一个提升阀,以实现离线清灰;
2、中箱体分成若干个室,以防在清灰时各室之间的互相干扰,同时形成一定的沉降空间;
3、箱体采用折弯板件焊接而成,具有高的强度和刚度。
工作原理
在引风机的作用下,含尘气体从除尘器的进风口进入,经斜隔板转向至灰斗(PPC32型从灰斗进入),此时由于气流速度变慢,在惯性力和重力的作用下,含尘气体中粗颗粒粉尘落入灰斗;细小尘粒随气流折向而上进入过滤室,经滤袋过滤、净化后,粉尘附着于滤袋的外表面,而净化后的气体通过滤袋进入上部清洁室,由各分室而来的干净空气汇集于清洁室,最后经出风口,由除尘系统的主风机吸出而排入大气。清灰过程是先切断该室的净气出口风道,使该室的布袋处于无气流通过状态(分室停风清灰);然后开启脉冲阀用压缩空气进行脉冲喷吹清灰,切断阀关闭时间足以保证喷吹后从滤袋上剥离的粉尘沉降至灰斗,避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象,使滤袋清灰彻底,并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。
