均化库安装
用于贮存粉状松散物料的悬臂圆柱形筒库,是贮库中最常见的建筑形式,它可以单个建造或组合排列,这种形式的贮库通常包括:库顶板,用于放置喂料设备:筒仓,用于贮存松散物料;库底板,在它的下面(高于或低于地平面)设有库底卸料装置,输送设备和称量设备;最后是库的基础。
不同规格的悬臂圆柱形筒库在文献[1]中有详细报导。最近17年来所建造的用于贮存松散物料的筒库,其尺寸范围大体可规定如下:内部有效直径10-18m,特殊情况下可达 30,总建筑高度在30-60m之间。
筒仓的顶盖和屋顶可建造成圆形预制盖板或现浇钢盘混凝土结构(柱、盖板),这取决于库的直径和所采用的建筑方法。

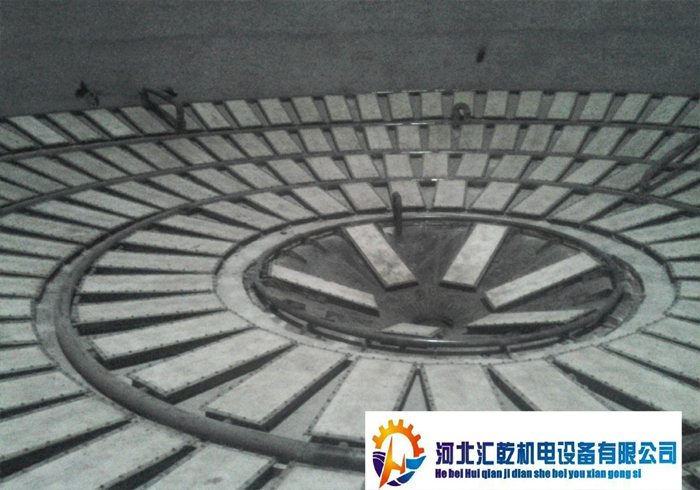

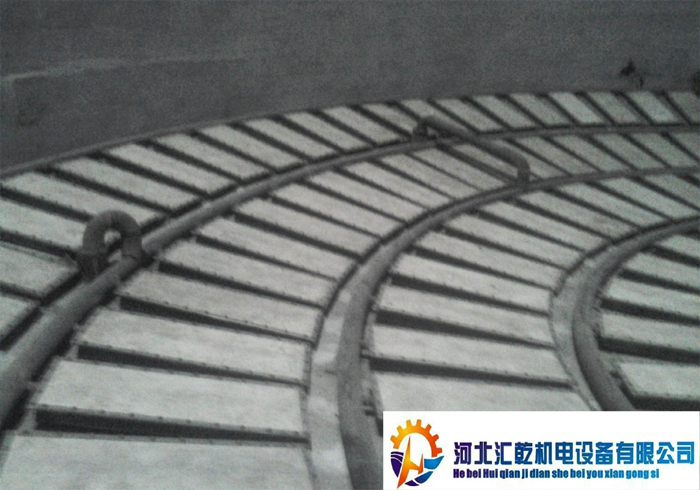

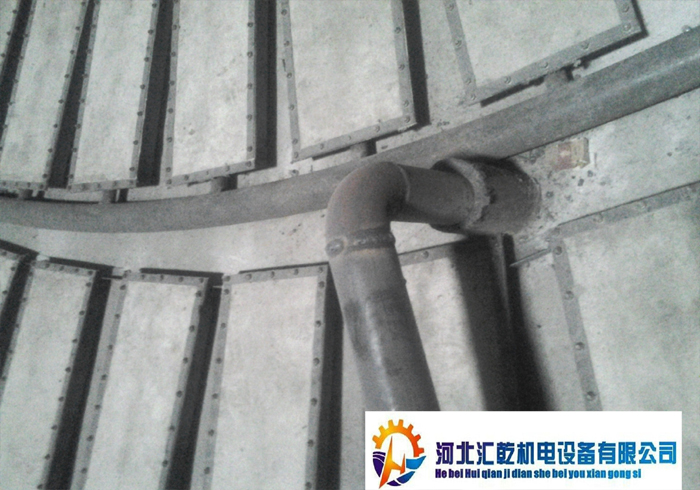

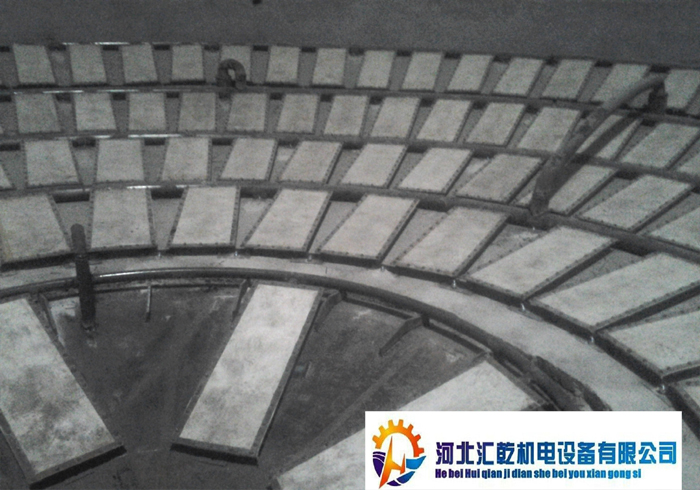

过去经常采用水平的库底板结构形式,而现在除了特殊情况极少采用。因为这种库底板形式在卸料过程中会引发许多问题。现在通常将库底板建成中心为垂直圆锥或斜锥形,因锥形可对物料层自重产生的压力起到松散缓解的作用,充当一促进物料横向滑动的装置,有助于粉状的有流态化的松散物料的卸出。通过横向和圆周方向构筑一圈倾斜的混凝土构件,使圆锥和和库壁之间形成一个过渡界面,有利于卸库。此外在圆环上配图示输送松散物料的充气槽(帮助卸料),首先是在圆周方向,然后通过圆锥壁上的气孔,导向库中心。由于这种圆环的表面相对较窄,因而也就降低了安装充气槽的费用。圆锥以台阶状支撑在筒库壁上,没有任何附加的连续点。因此,具备静态稳定的的优点,除了在支撑表面产生一些弯曲应力外,这种形式的三维承载结构所产生的唯一应力就是径向和环向上的压应力。因圆锥横跨整个库的底表面,中间没有其他支撑,所以圆锥下面的空间恰好用于安装卸料设备和其他机械设备,如除尘过滤器、鼓风机、计量和装载设备。地中衡地坑,也可以安装袋装水泥的包装设备。
|
