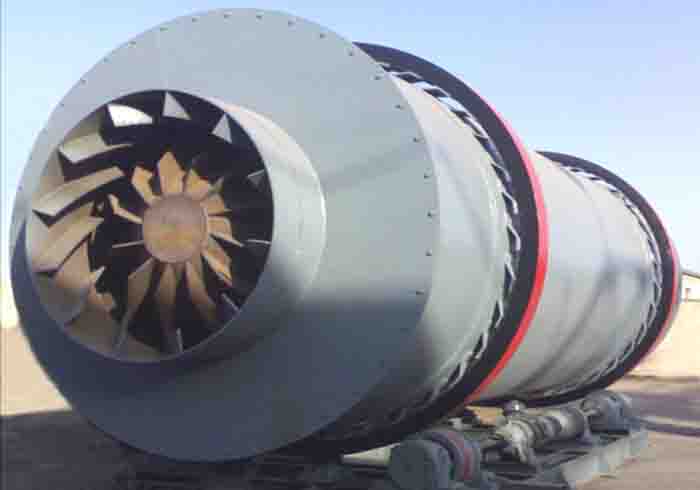

一、三筒烘干机的结构及工作原理

        该机的工作原理是由三个不同直径的同心圆彼此相套组合而成，为烘干机的主体，整个主体通过两端的轮带水平放置在两端的托轮上，由两个电机带动减速机分别驱动两端的托轮，使烘干机的筒体能匀速、平稳绕其轴心转动，物料由内筒进入，转入中筒，由中筒转入外筒推至排出，由于采用套筒式，筒体长度大大缩短，与同规格型号的单筒烘干机在占地面积上相比，可减少50%，套筒式结构形成了自身保温，工作中由内筒体散发的热能中筒吸收，同理：中筒的热能由外筒体的物料吸收，使热能得到充分吸收，热效率高达80%，而单筒式烘干机热效率仅为35%。单筒式烘干机由于物料行程较大，筒体热损耗得不到有效利用，故烘干成本较高，相比：三筒烘干机效率提高45%。

二、 三筒烘干机的主要特点：
1、设备所需投资是国外进口产品的1/6
2、物料终水分确保0.5%以下，是干混渣浆及矿渣粉生产线配套产品。
3、筒体自我保温热效率高达80%以上（传统单筒式烘干机热效率仅为35%）提高热效率45%。
4、燃料可适应煤、油、汽。能烘20mm以下的块料、粒料、粉状物料。
5、比单筒烘干机减少占地面积50%左右，土建投资降低50%左右，电耗降低于60%。
6、采用合金钢板制造，比普通钢耐磨4倍。
7、可根据用户要求轻松调控所要的终水分指标。
8、出气温度低，除尘设备使用时间长。
9、无需大小齿轮转动，采用托轮转动。
10、出料温度低于60度，可连续生产包装。

 三、技术参数

三筒烘干机
技术参数
规格m	∮2.5*6米	∮3.2*7米	∮3.4*7.5米	∮3.6*8米
煤耗KG/T	9	9	9	9
电机功率KW	22	30	44	60
烘干水渣台时产量（T）	20-30	40-50	50-60	70-80
初水份﹤12-18%
终水份﹤1-2%
烘干黄砂台时产量（T）	40	75	90	100
初水份﹤12-18%
终水份﹤0.5-1%
烘干粘土台时产量（T）	15-18	22-32	30-35	35-40
初水份﹤20%
终水份﹤1-3.5%
烘干混合料台时产量（T）	45	85	100	120
初水份﹤5-8%
终水份﹤1%
烘干石膏台时产量（T）	20-25	35-45	45-50	50-60
初水份﹤8-15%
终水份﹤1-3.5%
烘干铁粉台时产量（T）	20-25	35-45	40-50	45-60
初水份﹤8-15%
终水份﹤1-3.5%
煤干渣粉煤灰台时产量（T）	15	25-28	30-40	40-50
初水份﹤20%
终水份﹤1%
